CK6150H数控车床

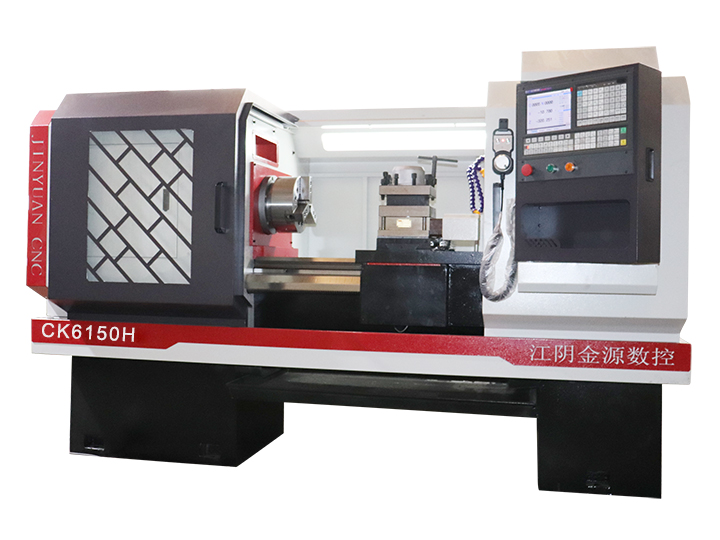

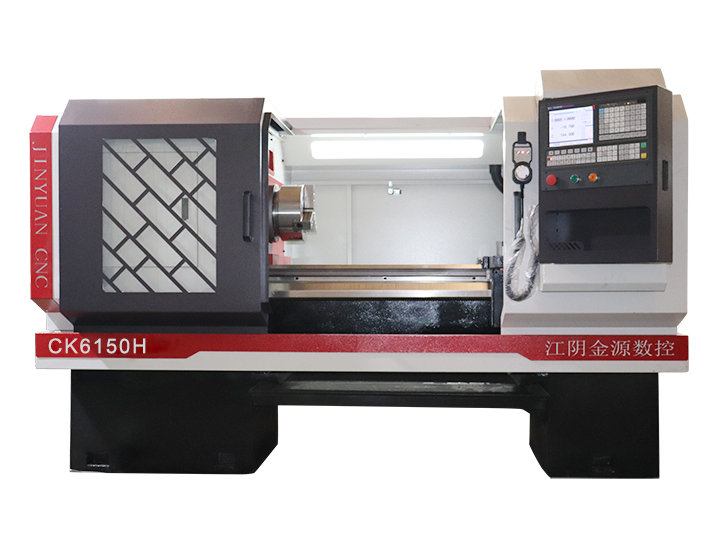

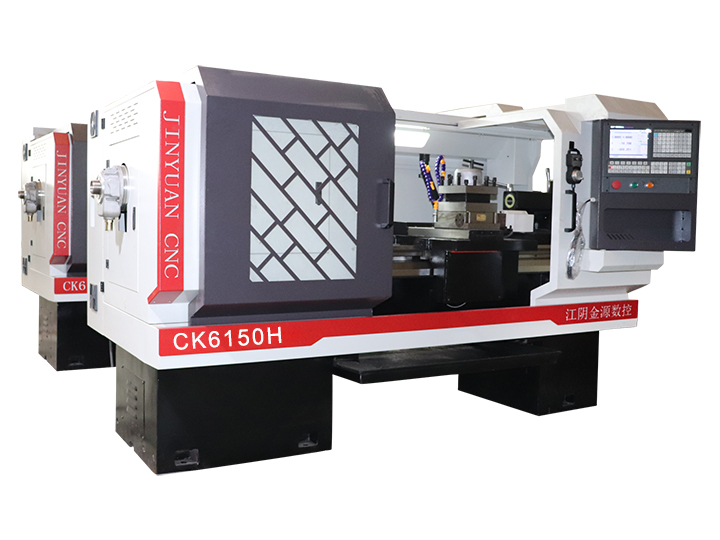

【 整机图 】

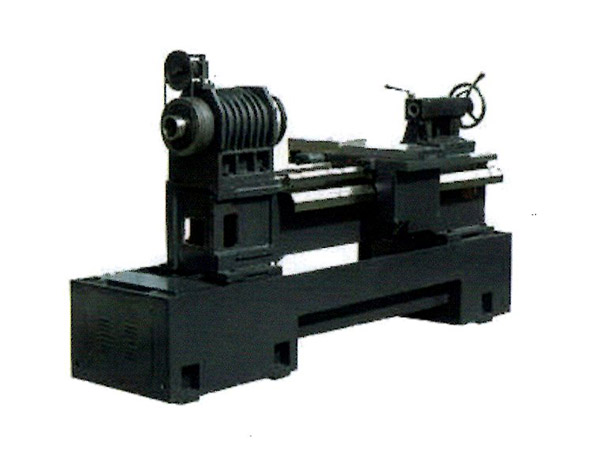

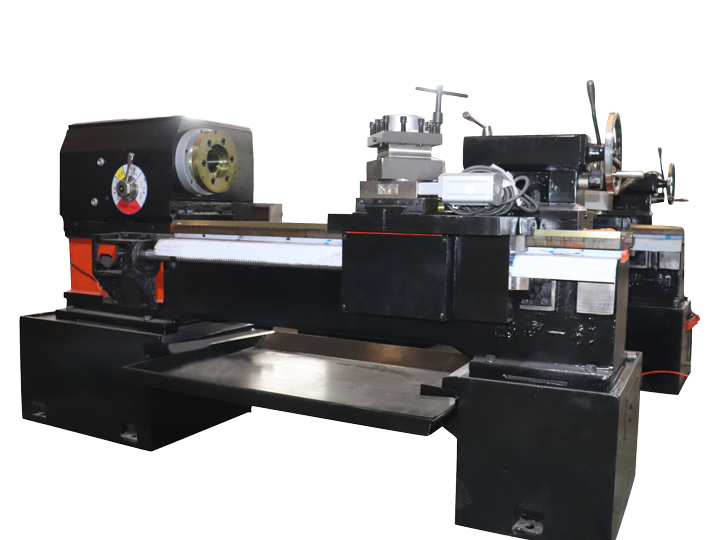

【 光机图 】
技术参数
项目 主要参数 单位 6150H
工作范围 床身Max回转直径 mm Φ500
过滑板Max回转直径 mm Φ290
卡盘上Max车削长度 mm 850
标称长度 mm 1000
通过主轴Max棒料直径 mm Φ80
X轴(横向)Max行程 mm 295
Z轴(纵向)Max行程 mm 1000
床身 结构 type 连体床脚/分体床脚
导轨宽度 mm 400
主轴到尾座顶尖距 mm 1000
主轴 主轴头型号 type A2-8
主轴内控锥度 MT No. 公制90号(1:20)
主轴孔径 mm Φ82
主轴转速(三档) r/min 20-3000
伺服轴 X轴丝杆型号 model 2505
Z轴丝杆型号 model 4010
尾座 尾座套筒直径 mm Φ75
尾座套筒行程 mm 150
尾座顶尖锥孔 MT No. MT5
包装尺寸 外形尺寸(长) mm 2600
外形尺寸(宽×高) mm 900×1600
光机净重 KG 1500
标准配置 床身、床脚、车头箱总成、尾座总成、床鞍、滑板,X/Z向电机座,溜板座,X/Z向螺母座,Z向侯拓座,丝杆防护罩,润滑油路,编码器接口,卡盘过度盘,铁屑盘,主电机底板,皮带轮,皮带,刮屑皮,简易包装底板。
特殊配置 两向滚珠丝杆,整体防护罩,自动润滑油泵,主轴编码器,照明灯,水泵,水管(头、座),普通主电机,四工位电动刀架,三爪卡盘,液压卡盘等。
可选配置 加强尾座
